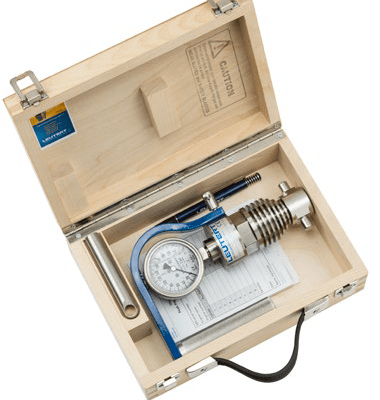

Spitzendruckindikator MSI
Die Messung des Spitzendruckes ist ein einfacher, schneller und kostengünstiger Weg für die Instandhaltung von Motoren.
Wenn der Verbrennungsmotor an Leistung verliert ist eine Messung der Kompression (Spitzendruck) oft schon ein erster Schritt, um mögliche Probleme einzugrenzen. Beim Messen der intakten Zylinder erhöht sich der Druck bei jedem Verdichtungshub auf dem Spitzendruckindikator (Manometer), bis das vom Motorhersteller angegebene Maximum erreicht ist, oder annähernd erreicht hat.
Wenn der gemessenen Druck deutlich niedriger ist, als bei der Spezifikation des Motors angegeben, kann dies u.a. auf einen Verschleiß hindeuten. Beim Anstieg des max. Zylinderdrucks nehmen zudem die mechanischen Spannungen zu.
Je nachdem wie die Spitzendruckmessung ausfällt, un der Motor eingestellt ist, können dann kurzfristig Maßnahmen zur Instandsetzung des Motors eingeleitet werden.
Einsatzgebiet
Die Spitzendruck Indikatoren des Typ MSI Reihe messen den maximalen Kompressions bzw. Verbrennungsdruck (Pmax) an einzelnen Zylindern Zwei- oder Viertaktmotoren an. Diese Spitzendruckanzeige kann an Verbrennungsmotoren, Kompressoren und Verdichtern eingesetzt werden.
Dabei sind Drücke von bis zu 300 bar messbar.
Einfache Funktionsweise
Über das Indizierventil wird der Spitzendruckindikator aufgeschraubt und der Druck an der Anzeige einfach abgelesen abgelesen.
Vorteile
- Messbereich bis 300 bar
- hohe Genauigkeiten in allen Drehzahlbereichen
- einfachste Handhabung
- robust und wartungsarm
- Unempfindlich gegenüber Vibrationen
- Stahlmanometer mit Sicherheitsglas
- geringes Gewicht
Modelle
Spitzendruckindikator MSI- 3:
Messbereiche: | 0 to 160 bar, 0 to 250 bar, 0 to 300 bar |
Standard Anschluß: | W 27 x 1/10″ |
Drehzahlbereich: | up to 2,500 rpm |
Fehlerbereich: | ± 1.6 % |
Abmaße: | 210 mm x 155 mm x 60 mm |
Spitzendruckindikator MSI- 4:
Kleineres Modell für geringeren Platz am Motor
Messbereiche: | 0 to 160 bar, 0 to 250 bar, 0 to 300 bar, 0 to 25 MPa |
Standard Anschluß: | W 27 x 1/10″ |
Drehzahlbereich: | up to 2,500 rpm |
Fehlerbereich: | ± 1.6 % |
Abmaße: | 225 mm x 108 mm x 57 mm |
